HIZUKI Web Shop より、製作オーダー部品のご紹介
今回も又々素晴らしい作品をオーダー頂きました！
北海道より、CB Only team で活動されております
極楽蜻蛉様
からポイントカバー製作の御依頼を承りました★
拘って作られたチームロゴや、文字配列が目立ちます！
非常にご丁寧に、参考画像やイラレデータまでご用意頂けました。
しかも、ポイントカバーに落とし込めるデータまでご用意頂きました。
この時点で、もう完璧に良い物が作れると確信！
先ずは、頂いたデータを元にCADを使って3D化していきます。
CB750は車両在庫が無かったのですが、何故か純正ポイントカバーだけは事務所に転がっていたので、これを使って外寸や穴位置の採寸を取ります。
ここで重要になってくるのが、取り付けた時のデザイン面の傾きです。
シリンダーのフィン角度に合わせてデザインすると傾き過ぎてしまう物が多く、実車が有れば調整しやすいですが今回は車両が無かった為、Google先生ご協力の元位置合いの調整となりました。
と言っても、CB750は上下均等位置の穴となるので 殆ど穴位置をベースにデザインを落とし込んだ感じです。

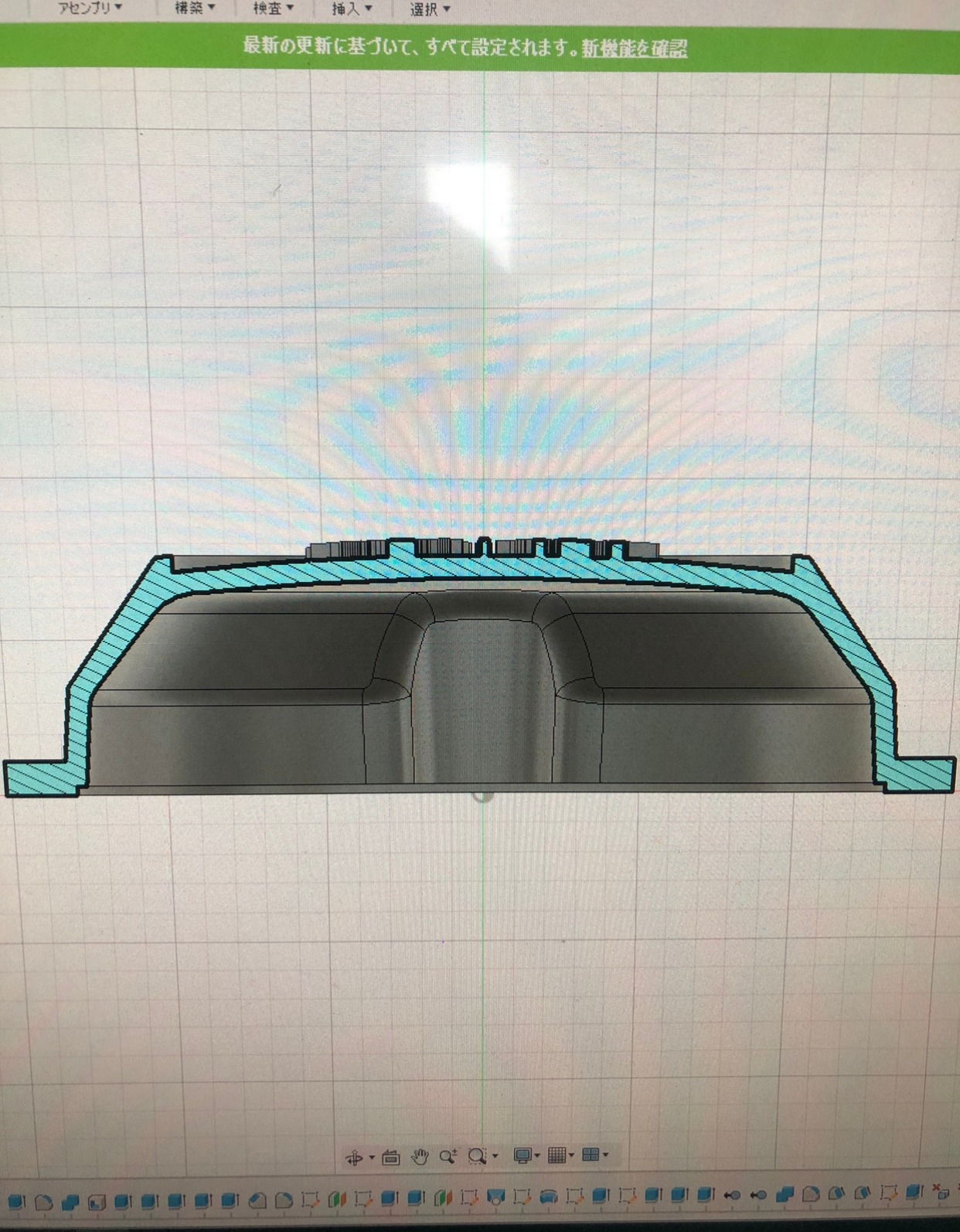

後、単純にフラットなポイントカバーの面に文字を突起させるのでは芸が無いって事で、純正ポイントカバー同様デザイン面にもしっかり丸みを入れ込みました。
この丸みを付ける作業たった一つだけで、出来上がる作品の良し悪しを変えてしまうんです。
もともとCBは丸みを帯びた作りになっているので、今回はフラットでは無くRを付けた面に文字を入れ込んで型を起こします！

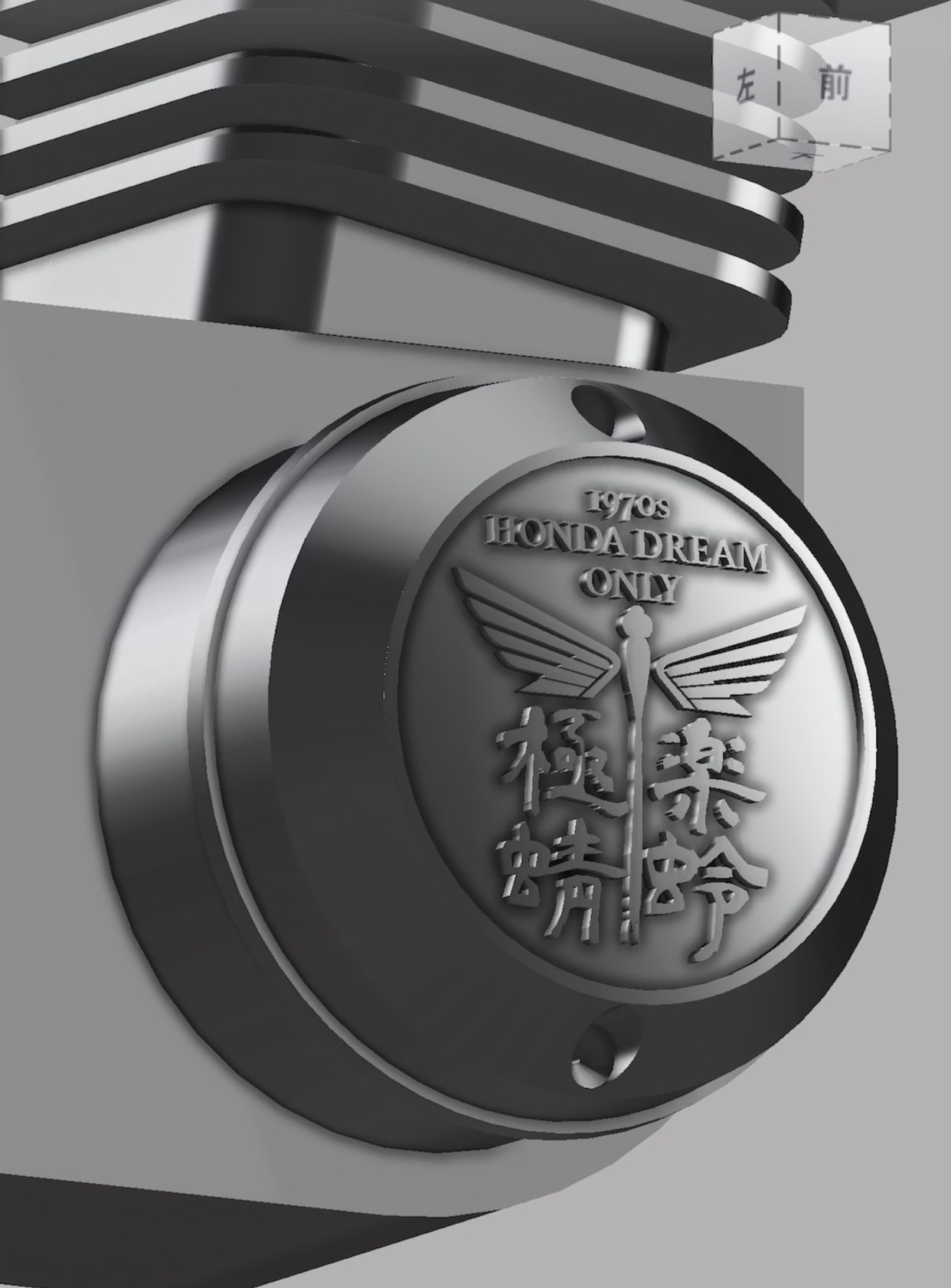

粗方エンジンデータも作り、お客様にはよりリアルに完成具合をイメージして頂きます。
ここで、最終確認を行い問題がなければ木型製作に移ります。
ですが、その前に このデータでは砂型を取るのに適していない部分や切削時のサポート部を作らなくてはいけないので、更にデータを修正していきます。
データの完成後はNCマシンに材料をSETし切削加工♪
滞りなく木型も起こせました！
・肉厚は、3.5mm設定
・加工シロはケース当たり面に2mm
・穴位置は、原寸位置にポンチマーク
・文字部分、周りの枠部のタチ2mm
・文字部の勾配35度
・原寸尺度×1.012
こんな感じの業務的スペックの元、作り出されたカバーがコチラ

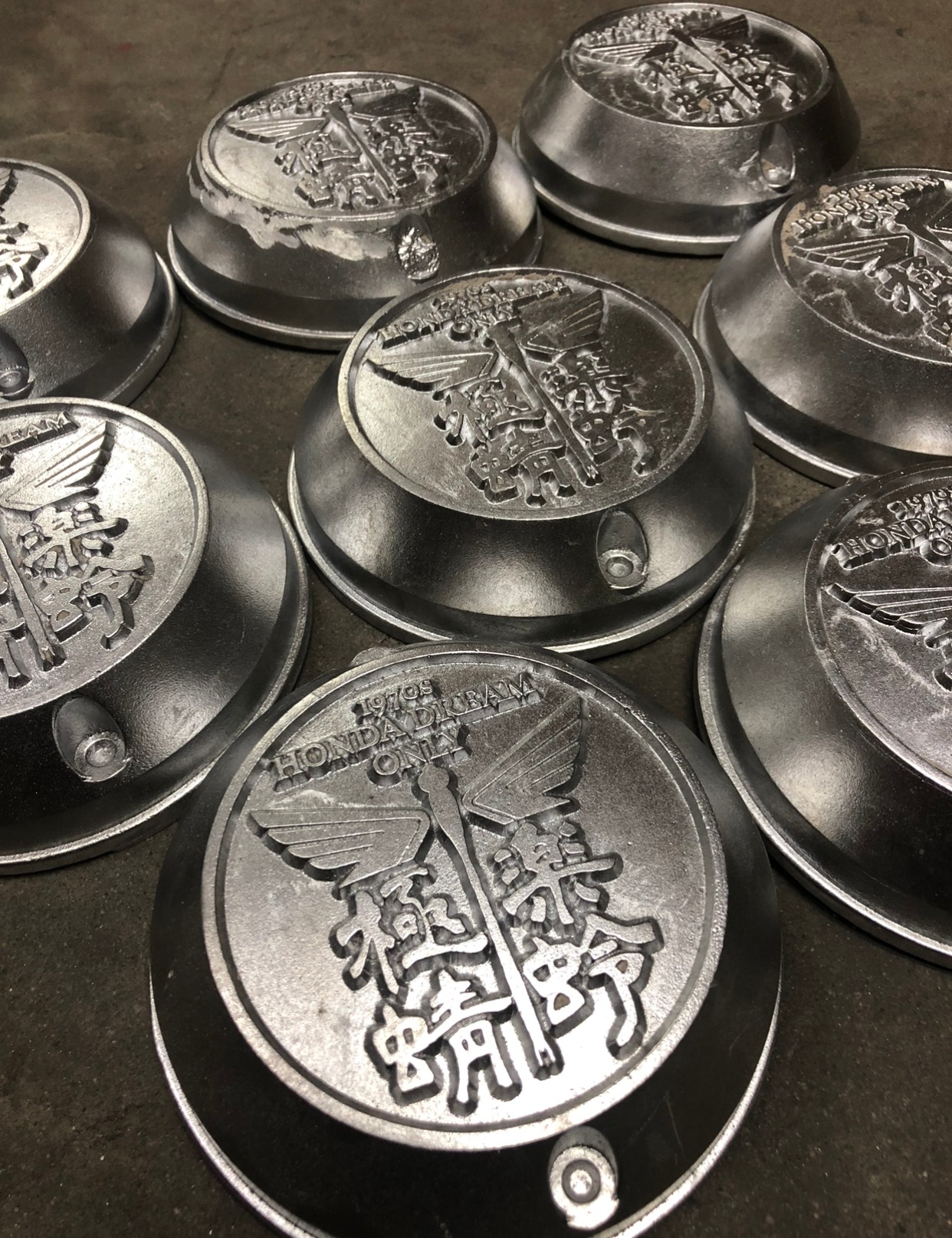

素晴らしい肌ですね★
伝説の鋳物師による砂型鋳造です！
何度も何度も、何年やっていても新作品の鋳造後、型から取り出す瞬間は胸が高まります♪
その後は湯口（アルミの通り道）を切り落とし、バリすり、旋盤を使用して溝部の加工、ケースあたり面の面だし加工、穴あけ加工を行います！もちろん自社加工です。
加工完了後は、1番大変かつ重要な仕上げ加工です！
バフを使用して磨き入れです！
文字部分が細かい為、バフを当て過ぎると文字がダレてしまいます。 ココは特に注意を払って仕上げます。
今回、8個の製作依頼を頂いておりますので、予備分を含め9個仕上げに入ります

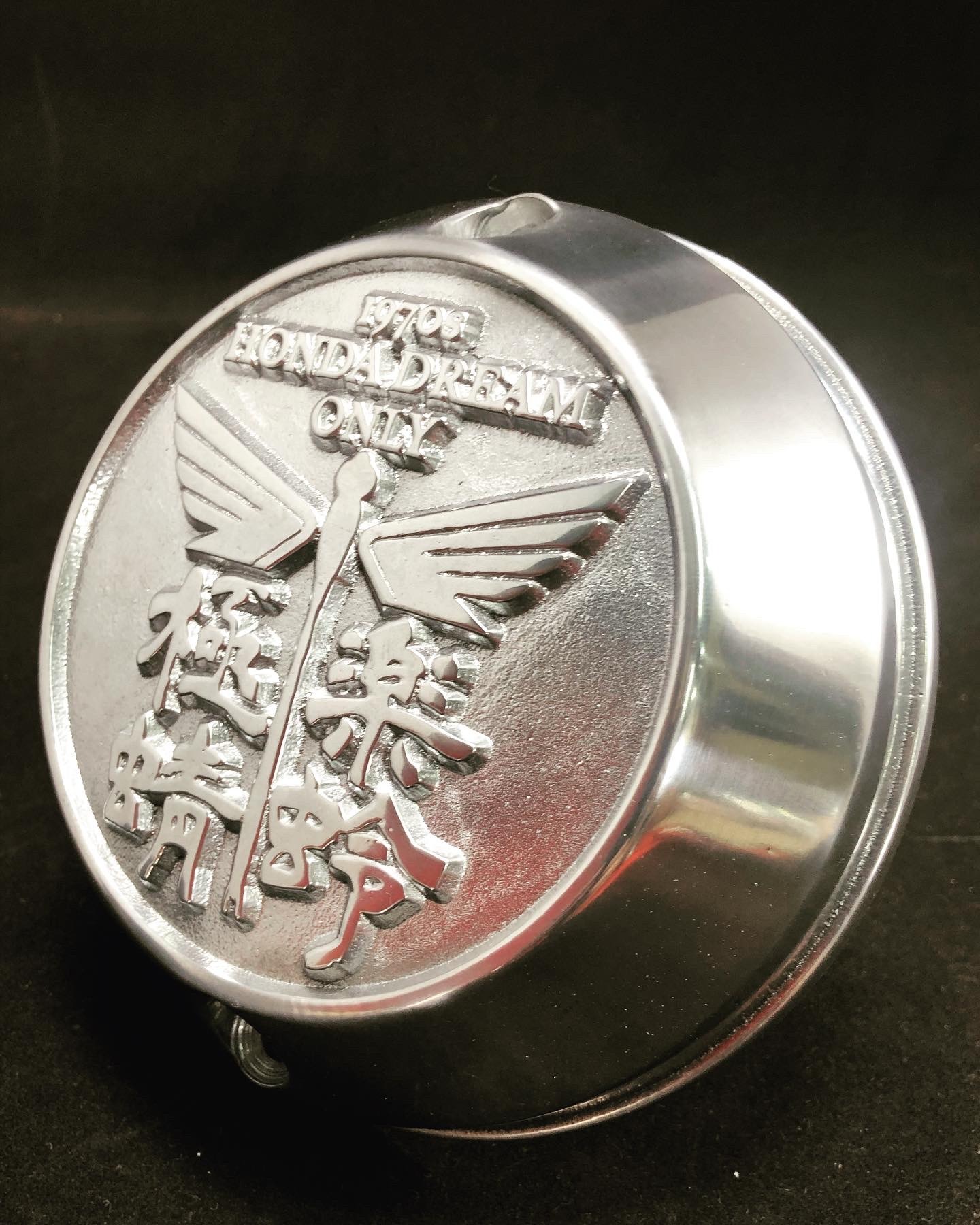

製作依頼〜1ヶ月程、8個のカバーが見事仕上がりました★
どうでしょうか！！

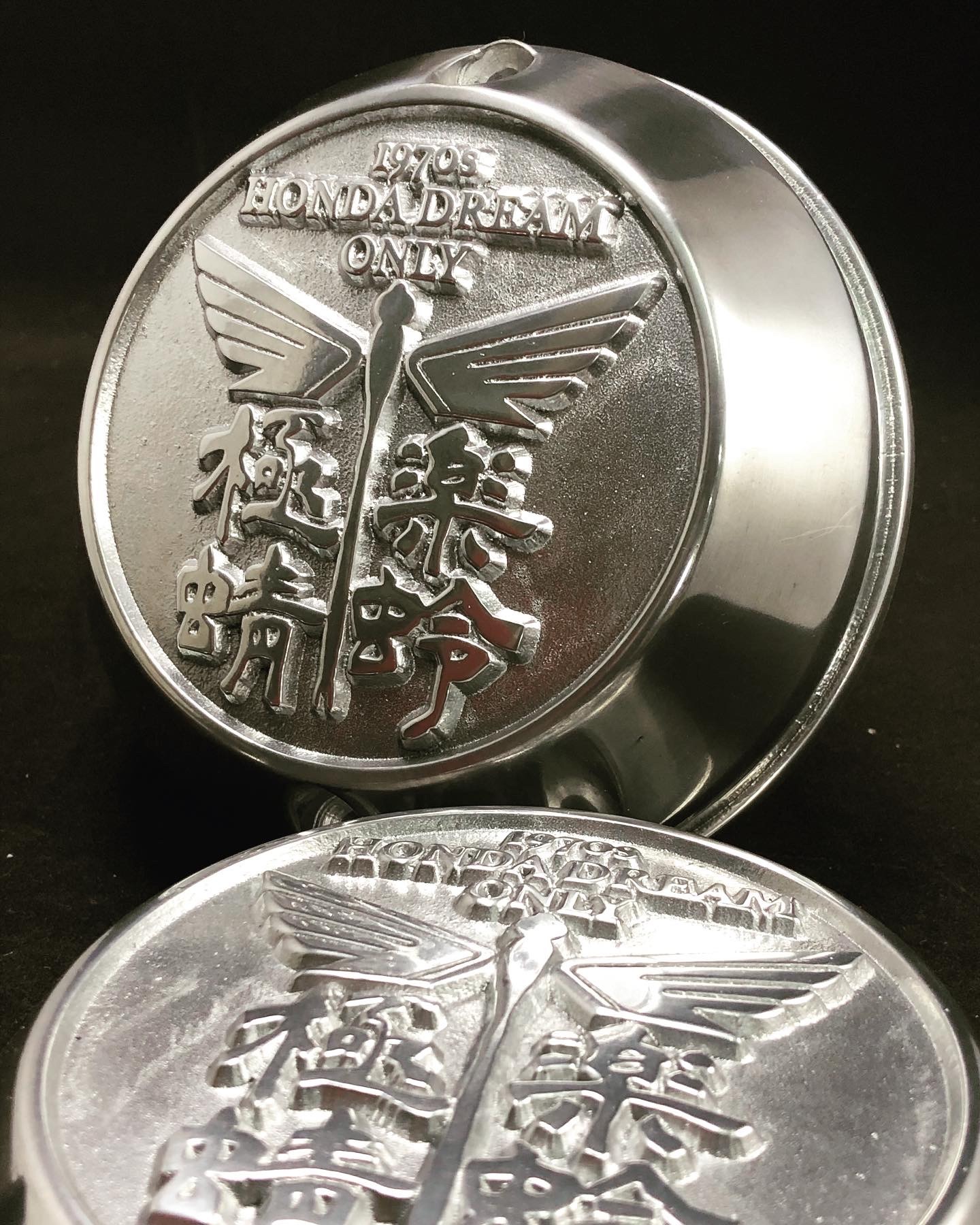

とてもかっこよく、イメージ通りの品物が出来あがりました！！
塗装して仕上げてもカッコ良さそうですよね！
是非、皆様からのオリジナルのオーダー部品、チームでの団結したパーツのオーダー等、お待ちしております★
お気軽にお問い合わせ下さい
